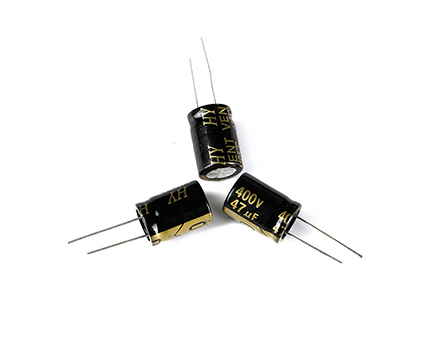

電解電容因其大容量和低成本,在電源濾波和低頻耦合電路中應用廣泛。然而,在高頻電路中,其性能局限性顯著,需特別注意以下關鍵問題:
一、極性連接與反向電壓
電解電容具有明確的正負極性,接反會導致漏電流劇增,甚至引發過熱或爆炸。在高頻電路中,瞬態電壓波動可能加劇反向電壓風險。因此,需嚴格確保正極接高電位、負極接地,并在可能存在反向電壓的場景中改用無極性電容(如雙極性電解電容或MLCC)。此外,焊接前需確認電容極性標識,避免因引線長短混淆(長線為正極,短線為負極)導致誤接。
二、頻率響應與等效參數
電解電容的等效串聯電阻(ESR)和等效串聯電感(ESL)在高頻下顯著增加,導致阻抗特性惡化。例如,某高頻鋁電解電容在100kHz時ESR可能高達數歐姆,遠高于MLCC的毫歐級水平。為優化高頻性能,可采取以下措施:
并聯低ESR電容:在電解電容旁并聯0.1μF至1μF的MLCC,擴展高頻濾波帶寬。
選擇高頻專用型號:優先選用標稱“高頻低阻”的電解電容,其ESR和ESL經過優化設計。
避免單點濾波:在數字電路中,每個集成電路的電源引腳附近應配置0.01μF至0.1μF的陶瓷電容,以抑制高頻噪聲。
三、溫度與壽命管理
電解電容的壽命受溫度影響顯著,高溫會加速電解液揮發。例如,某電解電容在105℃下的壽命約為2000小時,而溫度每降低10℃,壽命可延長一倍。因此,需采取以下措施:
遠離熱源:電容安裝位置應與大功率元件(如功率管、變壓器)保持至少5mm間距。
降額使用:電容的額定電壓應高于工作電壓的1.2~1.5倍,并避免長期運行在接近額定電壓的工況。
散熱設計:在高溫環境中,可選用帶散熱片的電解電容或增加通風措施。
四、布局與寄生效應
電解電容的引線電感在高頻下會顯著增加阻抗。例如,1mm長的引線可能引入約1nH的電感,在100MHz時等效阻抗約為0.6Ω。為減少寄生效應,需:
縮短引線長度:優先選用SMD封裝電容,減少引線電感。
優化PCB布局:電容應靠近電源引腳,并避免防爆閥上方布線或安裝其他元件。
避免機械應力:安裝時避免對電容施加過大的機械壓力,防止內部短路或漏電流上升。
五、替代方案與混合使用
在GHz級高頻電路中,電解電容的性能可能無法滿足要求。此時可采用以下替代方案:
MLCC替代:在高頻濾波和去耦場景中,優先選用X7R或NPO介質的MLCC。
混合使用:在電源濾波中,電解電容負責低頻濾波,MLCC負責高頻去耦,形成優勢互補。
高頻電路中使用電解電容需綜合考慮極性、頻率響應、溫度、布局和替代方案等多方面因素。通過合理選型、優化設計和嚴格測試,可充分發揮電解電容的優勢,同時規避其高頻性能短板。
