作者: 深圳市昂洋科技有限公司發表時間:2025-06-27 14:12:13瀏覽量:21【小中大】

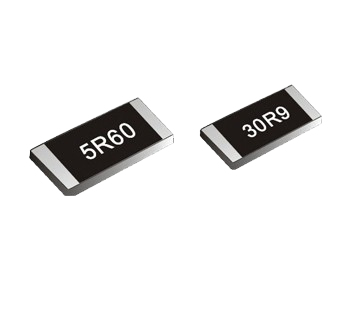

風華貼片電阻憑借其豐富的阻值范圍和精準的標稱值設計,廣泛應用于消費電子、工業控制及汽車電子等領域。其阻值范圍覆蓋1Ω至100MΩ,通過不同封裝尺寸與精度等級的組合,滿足多樣化電路需求。
阻值范圍與封裝適配性
風華貼片電阻的阻值范圍與封裝尺寸緊密關聯。通用型貼片電阻提供0201、0402、0603、0805、1206、1210、2010、2512等八種封裝,其中0201封裝支持1Ω至10MΩ阻值,0402至2512封裝則覆蓋更廣范圍。例如,0603封裝可實現0.022Ω至22MΩ的阻值覆蓋,而2512封裝在1Ω阻值點提供高功率支持。這種設計使得工程師可根據電路板空間與阻值需求靈活選擇,如0402封裝適用于高密度PCB,而2512封裝則適用于大電流采樣場景。
標稱值選擇與精度匹配
標稱值的選擇需結合電路精度要求。風華貼片電阻提供F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)等多級精度,其中0402至1210封裝在10Ω至1MΩ阻值區間增加0.5%精度選項。例如,在精密采樣電路中,0805封裝的25ppm低溫漂薄膜電阻可實現0.1%精度,適用于醫療設備與工業傳感器;而在對成本敏感的消費電子中,±5%精度的0603封裝電阻則可平衡性能與成本。此外,超低阻值系列(10mΩ至1Ω)采用特殊工藝,溫度系數與阻值呈反向關聯,如10mΩ至100mΩ阻值段溫度系數為±500ppm/℃,而301mΩ至1Ω段則優化至±200ppm/℃。
應用場景與參數驗證
實際應用中,需根據電路特性驗證參數匹配性。例如,在高頻電路中,0603封裝的薄膜電阻因其低電感特性(<0.5nH)成為首選;而在高壓場景下,2512封裝的100MΩ高壓電阻可承受200V工作電壓,滿足電力監控需求。對于溫度敏感型應用,風華提供±100ppm/℃的低溫漂型號,如1206封裝的精密電阻在-55℃至150℃范圍內阻值變化率<0.05%。此外,其產品均符合RoHS標準,最小包裝量從4k/盤(2010/2512封裝)到10k/盤(0201/0402封裝)不等,兼顧批量生產與靈活采購。
風華貼片電阻通過阻值范圍、封裝尺寸、精度等級及溫度特性的多維組合,為工程師提供了從消費級到工業級的完整解決方案。在實際選型中,需結合電路的阻值需求、空間限制、精度要求及環境適應性進行綜合評估,以確保系統性能與可靠性的最佳平衡。
