順絡CC1206KKX7RBBB104電容的高頻損耗如何降低?

作者: 深圳市昂洋科技有限公司發表時間:2025-06-25 14:38:33瀏覽量:35

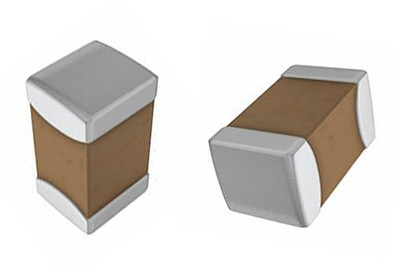

順絡CC1206KKX7RBBB104是一款采用X7R介質的1206貼片陶瓷電容,其額定電壓為10V,容量為0.1μF(104),適用于高頻電路中的去耦或濾波場景。然而,X7R介質電容在高頻應用中可能因介質損耗和等效串聯電阻(ESR)導致信號...
文本標簽:

順絡CC1206KKX7RBBB104是一款采用X7R介質的1206貼片陶瓷電容,其額定電壓為10V,容量為0.1μF(104),適用于高頻電路中的去耦或濾波場景。然而,X7R介質電容在高頻應用中可能因介質損耗和等效串聯電阻(ESR)導致信號衰減或發熱。以下從材料特性、電路設計及工藝優化三方面提出降低高頻損耗的解決方案。




一、材料特性與選型優化


X7R介質電容的容量溫度系數為±15%(-55℃~+125℃),但其介質損耗因數(DF)通常在0.02左右,高頻下ESR會顯著增加。為降低損耗,可采取以下措施:


替換為低損耗介質:若電路對損耗敏感,可考慮選用NPO(COG)介質電容(如順絡NPO系列),其DF可低至0.001以下,且容量溫度系數極低(±30ppm/℃),適合高頻振蕩或耦合場景。


選擇高電壓型號:CC1206KKX7RBBB104額定電壓為10V,若電路工作電壓較低(如3.3V),可選用更高電壓等級的同規格電容(如25V),以降低電場強度對介質損耗的影響。


二、電路設計與布局優化


高頻損耗的降低需結合電路拓撲與PCB布局:


并聯低ESR電容:在CC1206KKX7RBBB104旁并聯一顆小容量NPO電容(如10pF~100pF),利用NPO電容的低ESR特性覆蓋高頻段,而X7R電容負責中低頻濾波,形成寬頻帶低阻抗路徑。


縮短高頻回路路徑:電容的安裝位置應盡量靠近芯片電源引腳,減少引線電感。例如,在數字電路中,0.1μF電容與10nF NPO電容并聯時,需確保兩者引腳長度均小于3mm,以降低寄生電感對高頻阻抗的影響。


避免熱耦合:高頻電容易因發熱導致損耗增加,需遠離大功率元件(如功率MOS管、電感),并保持至少5mm間距。


三、工藝與測試驗證


優化焊接工藝:回流焊溫度曲線需嚴格控制在245℃±5℃(峰值),避免高溫導致電容內部電極損傷,進而增加ESR。焊接后需進行X-Ray檢測,確保無空焊或短路。


高頻阻抗測試:使用網絡分析儀測試電容在100MHz~1GHz頻段的阻抗特性,驗證其是否滿足設計要求。例如,CC1206KKX7RBBB104在100MHz時的阻抗應低于1Ω,若實測值偏高,需檢查PCB布局或更換電容型號。


熱設計驗證:通過紅外熱成像儀監測電容表面溫度,確保其在最大工作電流下溫升不超過15℃。若溫升過高,可增加散熱焊盤或改用更高耐溫等級的電容(如X7R 150℃型號)。


四、替代方案與成本平衡


若CC1206KKX7RBBB104仍無法滿足高頻損耗要求,可考慮以下替代方案:


MLCC與鉭電容混合使用:在電源濾波中,用鉭電容(如AVX TPS系列)負責低頻大容量儲能,MLCC負責高頻去耦,但需注意鉭電容的耐壓降額(通常為額定電壓的50%)。


薄膜電容替代:對于超高頻場景(如GHz級),可選用聚丙烯薄膜電容(如EPCOS B32674系列),其DF可低至0.0001.但成本較高。


通過材料選型、電路優化及工藝控制,可顯著降低順絡CC1206KKX7RBBB104在高頻應用中的損耗,提升電路性能與可靠性。
