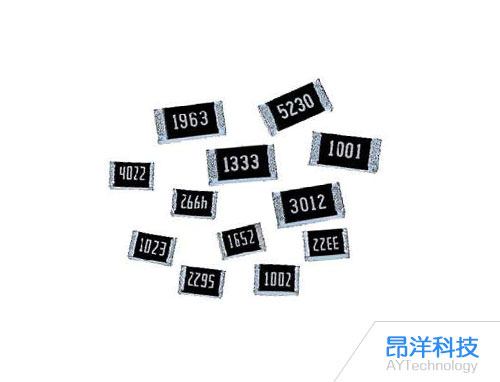

國巨貼片電阻的焊接熱沖擊通常不會直接導致阻值顯著漂移，但可能引發電極焊接處裂紋或焊錫層疲勞，間接影響電阻的長期可靠性。以下為具體分析：

1、阻值漂移的直接原因：

阻值漂移通常由電阻膜厚度不均、膜層與電極接觸不良、電阻體材料老化或過電應力(如大電流沖擊)導致。在焊接熱沖擊過程中，若電阻體未受直接損傷(如燒毀或膜層破裂)，阻值變化率一般較小，符合行業標準(如AEC-Q200測試中阻值變化可接受)。

2、熱沖擊的潛在影響：

電極焊接處裂紋：當溫度劇烈變化時，PCB基板(如FR-4)與陶瓷基板的熱膨脹系數(CTE)差異會導致焊錫層反復伸縮，可能引發疲勞裂紋。裂紋會破壞電極與焊盤的連接，導致電阻值增大或開路，但這一過程屬于機械失效，而非阻值本身的漂移。

焊錫層應力集中：若焊錫層較薄或電極設計不合理(如電極間距過長)，熱沖擊會加劇應力集中，進一步增加裂紋風險。例如，1206及以上大尺寸電阻因體積較大，更易受此影響。

3、行業測試與解決方案：

測試標準：AEC-Q200要求貼片電阻在-55℃至125℃間循環1000次，阻值變化需在允許范圍內。國巨等廠商的產品通常需通過此類測試，確保熱沖擊下阻值穩定性。

設計優化：為減少熱沖擊影響，可采用以下措施：

選用1206及以下小封裝電阻，縮短電極間距;

使用長邊電極電阻或倒裝貼片電阻，增強焊錫層應力吸收能力;

采用圓柱型MELF電阻，其圓弧轉角可分散應力;

在電極層中增加柔性物質，緩沖熱膨脹差異。

4、實際應用中的風險：

若焊接工藝不當(如預熱溫度不足、焊接時間過長)或電阻選型不合理(如大功率電阻未選用倒裝結構)，熱沖擊可能導致焊錫開裂或電阻體損傷，間接引發阻值異常。但此類問題屬于可靠性失效范疇，需通過優化工藝和設計規避。
