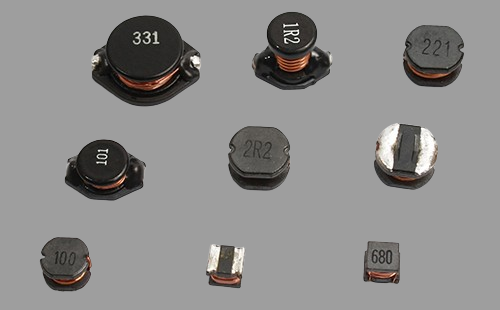

在電子電路設計中,貼片電感作為核心被動元件之一,其性能參數直接影響電路的效率與穩定性。其中,DCR(Direct Current Resistance,直流電阻)作為關鍵指標,常被工程師忽視卻對電路設計至關重要。本文將從定義、影響因素、選型策略及實際應用案例四個維度,系統解析DCR值的核心價值。
一、DCR的本質:繞組電阻的物理意義
DCR指電感在直流信號下呈現的電阻值,本質是繞組漆包線的電阻總和。其單位為毫歐(mΩ)或歐姆(Ω),數值范圍從幾毫歐到數百毫歐不等。例如,某型號貼片電感規格書標注DCR=25mΩ,即表示在直流條件下,該電感繞組的等效電阻為0.025Ω。
DCR的物理本質源于繞組材料的電阻特性。根據電阻公式 R=ρAL,電阻值與繞線長度(L)成正比,與截面積(A)成反比。因此,電感量與DCR呈正相關:相同磁芯條件下,電感量越大需增加繞線匝數,導致DCR升高。例如,某系列電感在10μH時DCR為15mΩ,而33μH時DCR升至45mΩ。
二、DCR的影響:效率與發熱的雙重挑戰
1. 功率損耗的放大效應
DCR直接導致歐姆損耗(P=I2R)。以BUCK電路為例,若輸出電流為2A,DCR=30mΩ的電感將產生 22×0.03=0.12W 的功率損耗。若DCR降低至15mΩ,損耗可減半至0.06W,效率提升顯著。
2. 溫升與可靠性風險
DCR引發的損耗轉化為熱能,導致電感溫度升高。某實驗數據顯示,DCR=50mΩ的電感在3A電流下溫升達45℃,而DCR=20mΩ的電感溫升僅20℃。長期高溫會加速磁芯老化,降低電感量穩定性,甚至引發磁飽和失效。
3. 電路性能的連鎖反應
高DCR會導致輸出電壓紋波增大。在BUCK電路中,電感電流紋波公式為 ΔIL=LfVOUT(1?D),而實際紋波受DCR影響會進一步放大。某測試顯示,DCR從10mΩ增至30mΩ時,紋波幅度增加25%,可能觸發負載保護機制。
三、選型策略:平衡DCR與電路需求
1. 電流容量的優先級
選型時需關注飽和電流(Isat)與溫升電流(Irms)的最小值。例如,某電源設計要求輸出1.5A,應選擇Isat≥1.8A且Irms≥1.6A的電感,同時DCR≤25mΩ。
2. DCR的優化路徑
線徑選擇:增大線徑可降低DCR,但需權衡封裝尺寸。例如,0.2mm線徑的DCR為40mΩ,而0.3mm線徑可降至25mΩ。
磁芯材料:鐵氧體磁芯的DCR通常低于鐵粉芯,但需注意高頻損耗差異。
繞組結構:分段繞制或交錯繞線可降低DCR,但增加工藝成本。
3. 典型應用案例
低功耗場景:便攜設備電源中,選用DCR≤10mΩ的電感可延長續航時間。
高功率場景:服務器電源需采用DCR≤5mΩ的電感,配合散熱片控制溫升。
成本敏感場景:消費電子中,可在DCR≤30mΩ范圍內選擇性價比最優型號。
