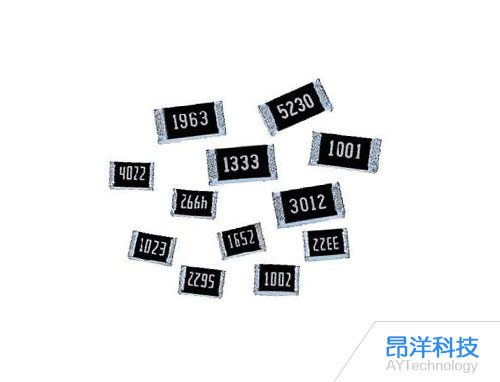

厚膜低阻值電阻:高功率場景下的核心元件優勢

作者: 深圳市昂洋科技有限公司發表時間:2025-06-12 14:48:20瀏覽量:72

在電子電路設計中,電阻作為基礎元件承擔著電流控制、電壓分壓、信號調節等關鍵功能。其中,厚膜低阻值電阻憑借其獨特的工藝特性與性能優勢,在工業自動化、新能源汽車、通信設備等領域展現出不可替代的價值。本文...
文本標簽:

在電子電路設計中,電阻作為基礎元件承擔著電流控制、電壓分壓、信號調節等關鍵功能。其中,厚膜低阻值電阻憑借其獨特的工藝特性與性能優勢,在工業自動化、新能源汽車、通信設備等領域展現出不可替代的價值。本文將從技術原理、工藝優勢、應用場景三個維度解析其核心優勢。




一、技術特性:高功率承載與低阻值設計的雙重突破


厚膜低阻值電阻的核心優勢源于其材料與結構的創新設計。傳統金屬膜電阻受限于材料特性,難以在低阻值區間實現高功率密度,而厚膜技術通過優化電阻層結構突破了這一瓶頸。


高功率密度與低溫度系數


厚膜電阻采用氧化釕、銥等金屬氧化物與玻璃漿料混合的復合材料,通過絲網印刷工藝形成厚度達100微米的電阻層。這一結構使其功率密度可達70W/cm2,是薄膜電阻的5倍以上。例如,在電動汽車電機驅動模塊中,厚膜低阻值電阻可承受瞬時高電流沖擊,同時保持50-200 ppm/°C的溫度系數,確保電流檢測精度在-40℃至155℃寬溫范圍內穩定。


低阻值與高精度平衡


通過調整電阻漿料配方與印刷工藝,厚膜電阻可實現4.7mΩ至1000mΩ的阻值范圍,且公差控制在±1%以內。這一特性使其在DC/DC轉換器、功率放大器等場景中,既能作為電流采樣元件,又能通過分壓電路優化能效。例如,在5G基站電源模塊中,0.01Ω厚膜電阻可精確監測電流變化,配合算法實現動態功率分配。


二、工藝優勢:成本與可靠性的雙重優化


厚膜電阻的制造工藝決定了其在規?;瘧?yīng)用中的競爭力。相較于薄膜電阻的真空沉積與光刻技術,厚膜工藝采用絲網印刷與高溫?zé)Y(jié),顯著降低了生產成本。


規模化生產的經濟性


厚膜電阻的制造流程包含基片處理、漿料印刷、高溫?zé)Y(jié)等17道工序,單顆成本較薄膜電阻低40%-60%。以0603封裝為例,其批量采購單價可控制在0.01美元以下,適合消費電子、工業控制等對成本敏感的領域。


環境適應性與壽命優勢


厚膜電阻的玻璃態電阻層具有優異的防潮、耐腐蝕性能,在85℃/85%RH環境下電阻漂移率低于0.5%。其陶瓷基底可承受2000次溫度循環測試,機械強度遠超薄膜電阻。例如,在光伏逆變器中,厚膜電阻在沙漠、沿海等極端環境下仍能保持10年以上的使用壽命。


三、應用場景:高功率與高可靠性需求的完美匹配


厚膜低阻值電阻的獨特優勢使其在多個領域成為首選方案。


新能源汽車:電流檢測與能量管理


在電池管理系統(BMS)中,厚膜電阻用于監測電池組充放電電流。其低阻值特性可降低采樣損耗,高功率密度則能應對快充場景下的瞬時大電流。例如,特斯拉Model 3的電機控制器中,采用0.005Ω厚膜電阻實現電流閉環控制,精度誤差小于0.5%。


工業自動化:精密控制與信號調節


在伺服驅動器、變頻器等設備中,厚膜電阻用于電壓分壓、電流限制等環節。其高穩定性可確保PID控制算法的響應速度,抗浪涌能力則能抵御工業電網的瞬態干擾。例如,西門子S120驅動器中,厚膜電阻在-25℃至70℃環境下仍能保持±0.1%的阻值穩定性。


通信設備:功率分配與信號匹配


在5G基站、光模塊等高頻場景中,厚膜電阻用于功率放大器的負載匹配。其低寄生電感特性可減少信號反射,而高功率容量則能應對毫米波頻段的高發熱量。例如,華為Mate 60 Pro的射頻前端模塊中,厚膜電阻在2.4GHz頻段下插入損耗低于0.2dB。
