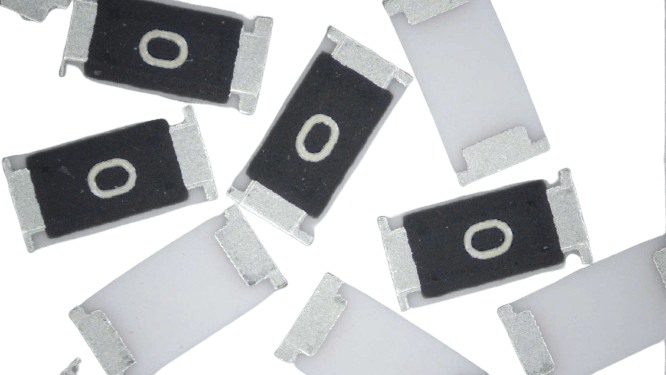

貼片電阻作為現代電子設備中的重要元件，其材質的選擇與質量控制對于電路的性能和穩定性至關重要。昂洋科技將從貼片電阻的材質選擇、制造工藝以及質量控制方法等方面進行詳細探討，以期為相關領域的工程師和研發人員提供參考。

一、貼片電阻的材質選擇

基板材料

貼片電阻的基板通常采用陶瓷材料，特別是三氧化二鋁陶瓷，因其具有良好的電絕緣性、高溫下的導熱性以及優良的機械強度。

基板要求平整且劃線準確，以確保電阻的精確度和穩定性。

電阻膜材料

電阻膜是貼片電阻的核心部分，由具有一定電阻率的電阻漿料印刷到陶瓷基板上，再經燒結而成。

常見的電阻膜材料包括薄膜和厚膜兩種。薄膜電阻采用蒸發、濺射等工藝在基板上形成極薄的金屬或金屬氧化物膜，具有高精度、低噪聲和低溫度系數的優點。厚膜電阻則采用絲網印刷工藝，將電阻漿料印刷在基板上，再經高溫?zé)Y(jié)而成，具有成本低、工藝簡單的特點。

保護膜與電極材料

保護膜覆蓋在電阻膜上，主要起機械保護和絕緣作用，防止電阻膜在電鍍過程中被侵蝕。

電極材料的選擇需考慮與電阻膜的接觸電阻、與陶瓷基板的結合力以及耐化學性。常見的電極材料包括銀鈀合金、鎳和錫鉛合金等。

二、貼片電阻的制造工藝

薄膜工藝

薄膜工藝包括蒸發、濺射和化學氣相淀積等，能夠精確控制電阻膜的厚度和成分，從而實現高精度和穩定的電阻值。

薄膜電阻適用于需要高精度和高穩定性的電路，如精密測量儀器和通信設備。

厚膜工藝

厚膜工藝采用絲網印刷技術，將電阻漿料印刷在基板上，再經高溫?zé)Y(jié)而成。

厚膜電阻的成本較低，工藝簡單，適用于大批量生產。但其精度和溫度穩定性較薄膜電阻稍差，適用于對精度要求不高的電路。

三、貼片電阻的質量控制方法

公差控制

貼片電阻的公差通常以百分比或歐姆值表示，公差越小，電阻值的一致性和穩定性越高。

通過精確控制電阻膜的厚度、成分和制造工藝，可以實現高精度的電阻值控制。

溫度系數控制

電阻值隨溫度變化的程度稱為溫度系數。高質量的貼片電阻具有較低的溫度系數，以保證電路在不同溫度下的穩定性。

選擇合適的電阻膜材料和制造工藝，可以降低溫度系數，提高電阻的穩定性。

材料和制造工藝的精細控制

電阻膜的均勻性、切割精度以及電極的鍍層質量等都會影響電阻的性能。

通過優化制造工藝，如采用先進的印刷和燒結技術，可以提高電阻的精度和穩定性。

老化測試和篩選

貼片電阻在長時間使用后，其電阻值可能會發生變化。通過老化測試，可以評估電阻的老化特性，篩選出性能穩定的電阻。

老化測試通常包括高溫老化、濕度老化和負載老化等，以模擬電阻在實際工作環境中的使用情況。

品牌和認證

選擇知名品牌的貼片電阻，通常具有更嚴格的質量控制和認證標準。

認證標志如UL、CE等，是評估電阻質量的一個重要參考因素。

綜上所述，貼片電阻的材質選擇與質量控制方法對于電路的性能和穩定性至關重要。通過合理選擇基板、電阻膜和保護膜材料，優化制造工藝，以及嚴格控制公差、溫度系數和老化特性等方面，可以生產出高精度、高穩定性的貼片電阻，滿足各種電子設備的需求。
