貼片電子元器件之間有什么區別？怎么區分
作者： 昂洋-焊接工發表時間：2020-07-30 14:53:51瀏覽量：4363【小中大】
電器元件是很復雜的的，很多人分不清他們的區別，如貼片電感和貼片電容的區別、貼片電感和貼片電阻的區分、貼片電容和貼片電阻的區分。
文本標簽：貼片電子元器件怎么區分

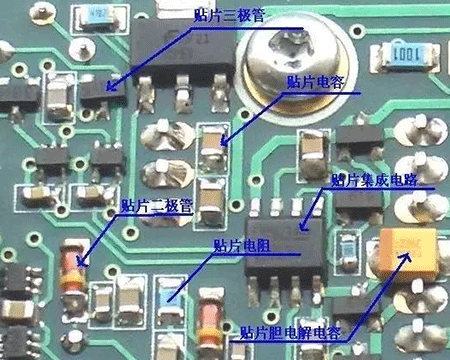

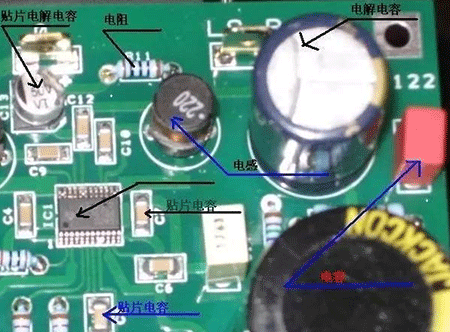

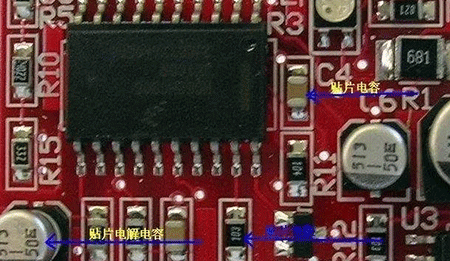

電器元件是很復雜的的，很多人分不清他們的區別，如貼片電感和貼片電容的區別、貼片電感和貼片電阻的區分、貼片電容和貼片電阻的區分；這是貼片元器件的三大成員，而它們往往組合在一起使用。
一、貼片電感和貼片電容的區分：
（1）看顏色（黑色）——一般黑色都是貼片電感。貼片電容只有用于精密設備中的貼片鉭電容才是黑色的，其他普通貼片電容基本都不是黑色的。
（2）看型號標碼——貼片電感以L開頭，貼片電容以C開頭。從外形是圓形初步判斷應為電感，測量兩端電阻為零點幾歐，則為電感。
（3）檢測——貼片電感一般阻值小，更沒有“充放電”引發的萬用表指針來回偏轉現象。而貼片電容具有充放電現象。
（4）看內部結構——找來相同的元器件可以剖開元器件看內部結構，具有線圈結構的為貼片電感。
二、貼片電感和貼片電阻的區分：
（1）根據外形判斷——電感的外形有多邊形狀，而電阻基本以長方形為主。當需要區分的元器件外形具有多邊形，特別是圓形時，一般認定為電感。
（2）測量電阻數值——電感的電阻值比較小，電阻的電阻值相對大些。
三、貼片電容和貼片電阻的區分：
（1）看顏色——貼片電容多為灰色、青灰色、黃色，通常為比硬紙殼稍淺的黃色。有的貼片電容上沒有印字，主要是其經過高溫燒結而成，導致無法在其表面印字。
（2）看標志——貼片電容在電路中的符號為“C”，貼片電阻的符號為“R”。
（3）測量法——一般貼片電容的阻值很大，而貼片電阻相對較小。貼片電容具有充放電現象，而貼片電阻沒有。
以上內容由深圳昂洋科技提供，我們只要熟悉各種元器件的功能及型號，就能很快的區分各種外形相似的元器件了。
