電子產品內部貼片電容的作用以及怎樣區分它的極性
作者： 昂洋-柯正發表時間：2020-07-29 11:56:27瀏覽量：3735【小中大】
貼片電容又名SMD電容器、表面安裝電容器等，常用家用電器、汽車、醫療等領域，為了適應各種類型的電子產品，貼片電容分為無極性和有極性兩類。
文本標簽：貼片電容的作用
貼片電容又名SMD電容器、表面安裝電容器等，常用家用電器、汽車、醫療等領域，為了適應各種類型的電子產品，貼片電容分為無極性和有極性兩類。
作用
貼片式電容其作用主要是清除由芯片自身產生的各種高頻信號對其他芯片的串擾，從而讓各個芯片模塊能夠不受干擾的正常工作。在高頻電子振蕩線路中，貼片式電容與晶體振蕩器等元件一起組成振蕩電路，給各種電路提供所需的時鐘頻率。
貼片式電容有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容。電路板上貼片電容的作用及極性的區分方法貼片式陶瓷電容無極性容量也很?。≒F級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字。

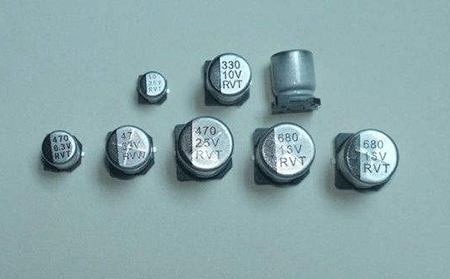

貼片式鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。貼片式鋁電解電容擁有比貼片式鉭電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。
正負極區分
貼片電解電容的正負極區分和測量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負，當我們不知道電容的正負極時，可以用萬用表來測量。
電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時，電解電容的漏電流才?。╇娮璐螅?。
反之貼片電容，則電解電容的漏電流增加（漏電阻減?。?。這樣，我們先假定某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度（表針靠左阻值大），（對于數字萬用表來說可以直接讀出讀數。）然后將電容放電（兩根引線碰一下），然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左（或阻值大）的那次，黑表筆接的就是電解電容的正極。
